物料清单

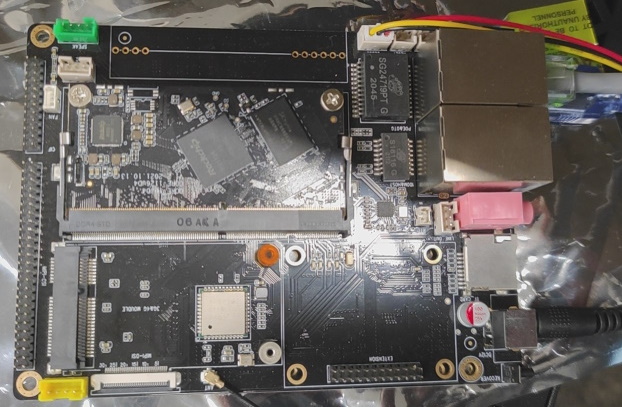

rv1126 主板型号: firefly rv1126 JD4, 外形参考图片：

数量: 1

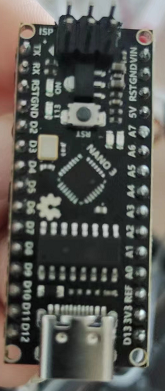

传感器扩展板型号: Arduino Nano, 外形参考图片：

数量: 1

所有梯内传感器，包括：陀螺仪传感器、气压传感器、梯顶维修空间人感传感器等
摄像头
型号: 要求是可接入萤石云的型号, 外形参考图片：

数量: 1
智慧大屏数量: 1

rv1126主板

IP地址配置

rv1126主板拥有2个 Ethernet 接口，默认镜像中对靠边缘的接口启用了软路由功能.

靠边缘的接口 的固定 IP 为192.168.177.1 靠边缘的接口 应连接上级路由器，如电信的光猫路由器等，以实现与互联网联通

其它的内网设备应(通过交换机)接在内侧的网口上，且这些内网设备应按以下要求进行 固定IP 地址设置：

电梯内各主要硬件模块的IP规划确定了：

梯内所有设备将位于一个网络为 192.168.177.*/24

内网所有设备的的网关（即rv1126主板）地址应配为192.168.177.1

摄像头配192.168.177.3

智慧屏用192.168.177.4

绑定到云端电梯

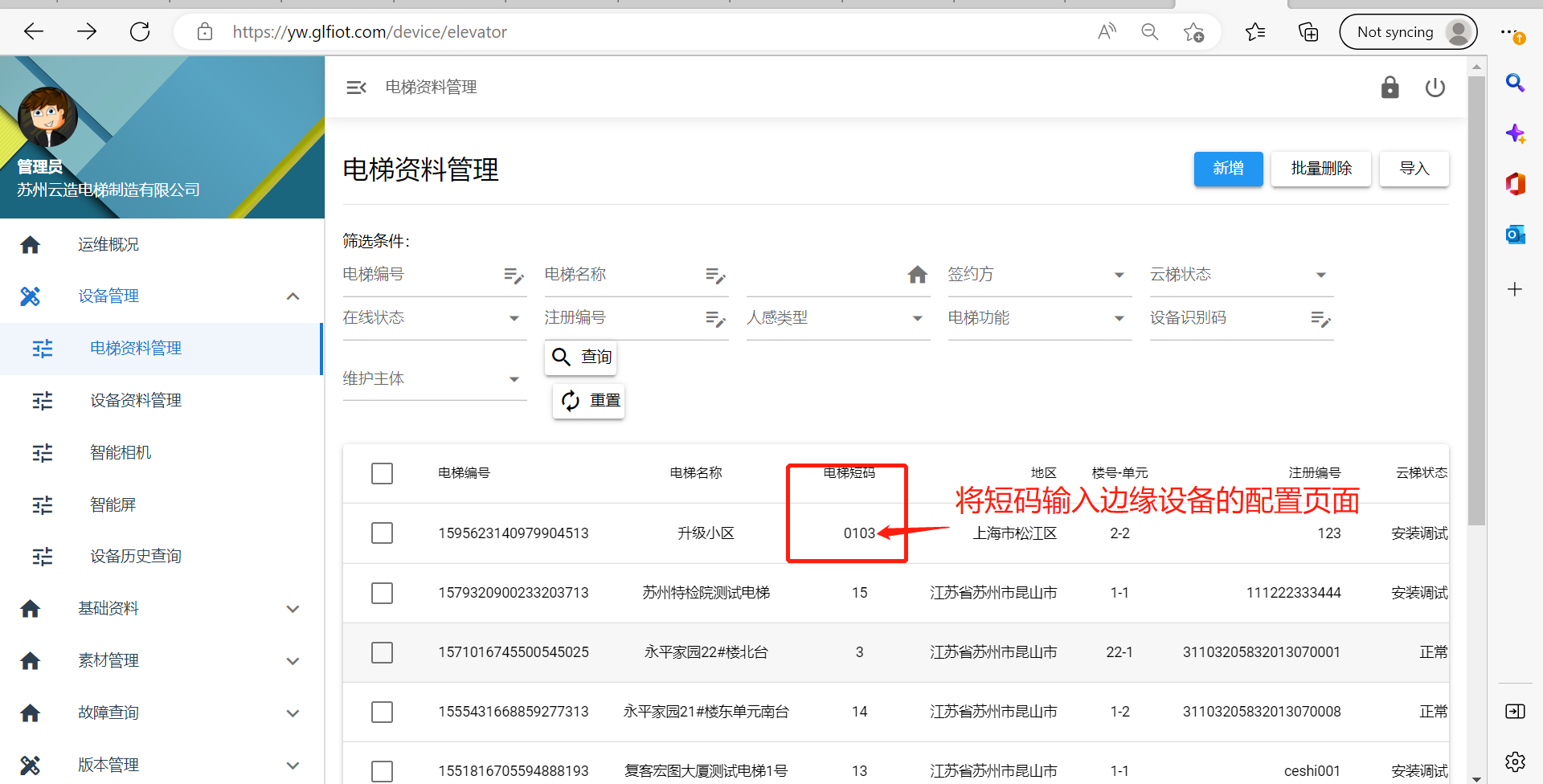

获取云端短码从云端设备管理->电梯资料管理中查看对应电梯的电梯短码, 它唯一标识了一架电梯:

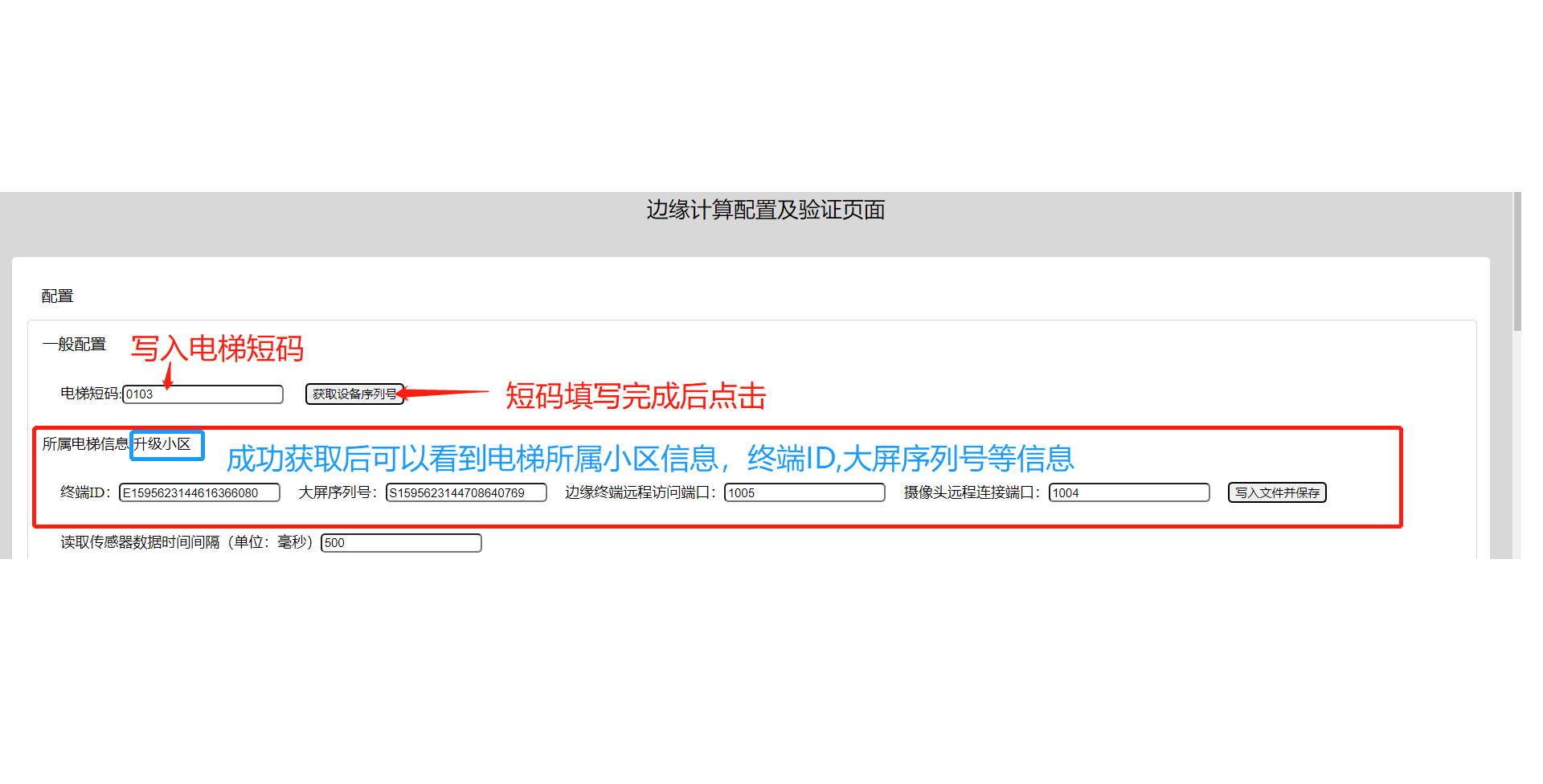

填写短码将短码填写至此后，点击获取设备序列号按钮，成功获取后将看到配置页面上：

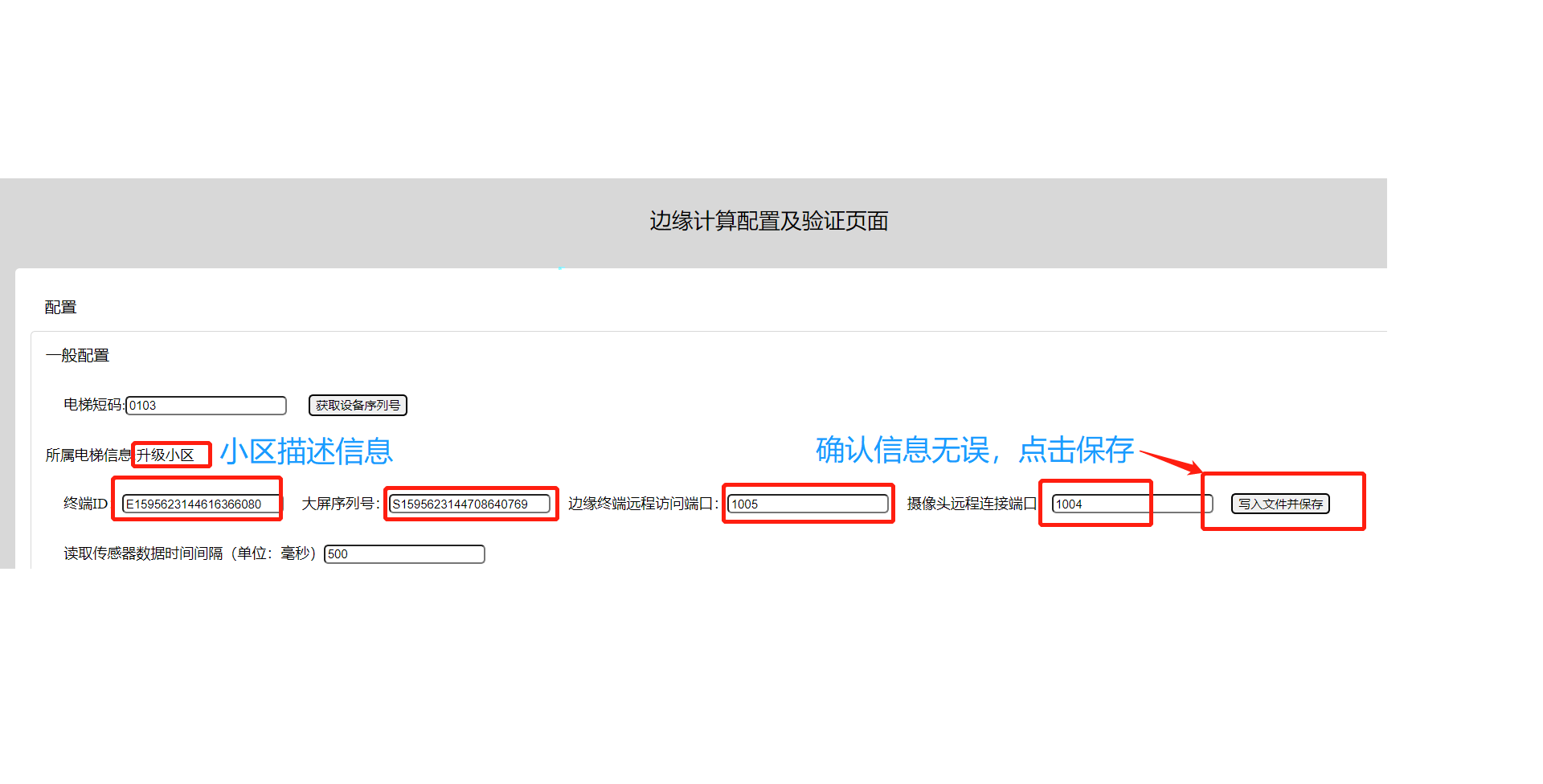

确认信息确认第二步图中的小区名称，终端ID，大屏序列号，边缘终端远程访问端口及摄像头远程连接端口准确无误后，点击按钮写入文件并保存：

配置传感器主控程序

传感器主控程序直接控制 Arduino Nano 传感器扩展板，从而间接控制:速度、气压、阻门、人体感应等传感器。

在正确使用此主控制程序之前，需要进行初始化配置,在位于同主板网络下的 PC 机上访问配置页面:

http://192.168.177.1:8384/Home/sensor

气压配置

气压用于对当前楼层的判定，而每层的气压需要预先由人工进行标注并保存到此配置页中。

配置前请确保:

传感器程序已安装部署并对连接的传感器进行了正确配置
气压传感器及陀螺仪连接正常（可以通过命令sudo i2cdetect -y -r 1验证）
rv1126板子网络连接正常
标注时确保个传感器尽可能的处于水平位置

楼层的判断方式需要对各楼层的气压值进行标注，如总楼层为10层，那么对1-10层的气压分别进行标注。

标注流程如下：

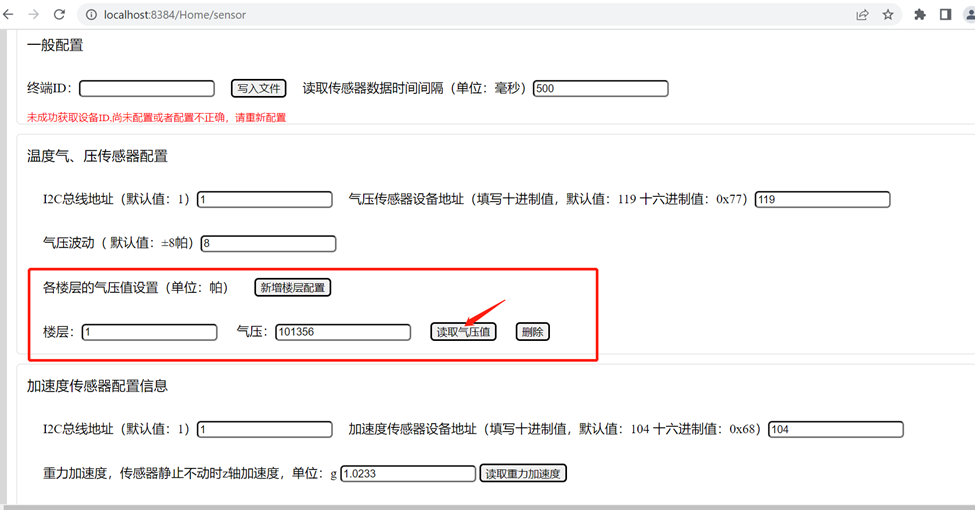

到达1楼板子水平放好（最好静置1分钟左右），点击读取气压值，页面按钮会变灰，等待读值完毕后再进行其他操作（期间不要移动传感器）. 一楼气压读取完毕，如下图:

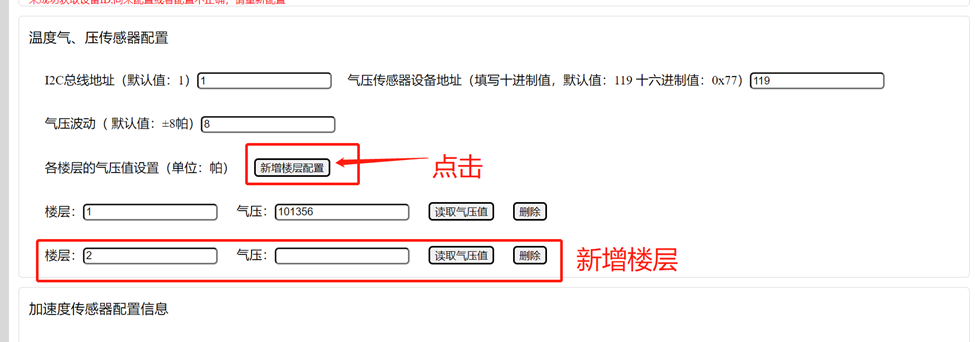

其他楼层到达相应楼层后点击‘新增楼层配置’按钮(如果相应楼层已存在，直接点击读取气压按钮即可)，达到相应楼层后重复第一步操作。

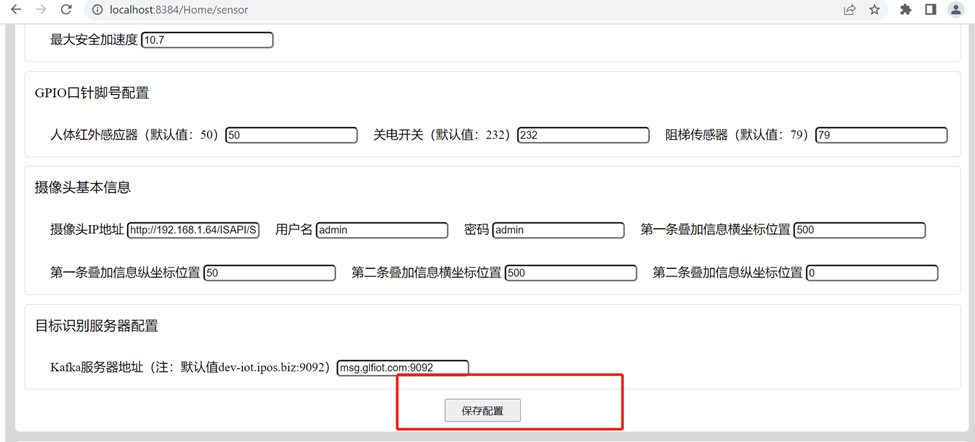

保存待读值结束后，页面下滑，保存配置，看到配置保存成功提示则标注完成

陀螺仪配置

陀螺仪用于对电梯运行速度的判定.

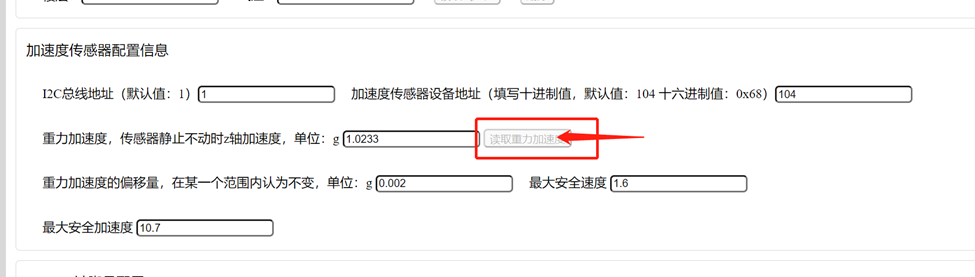

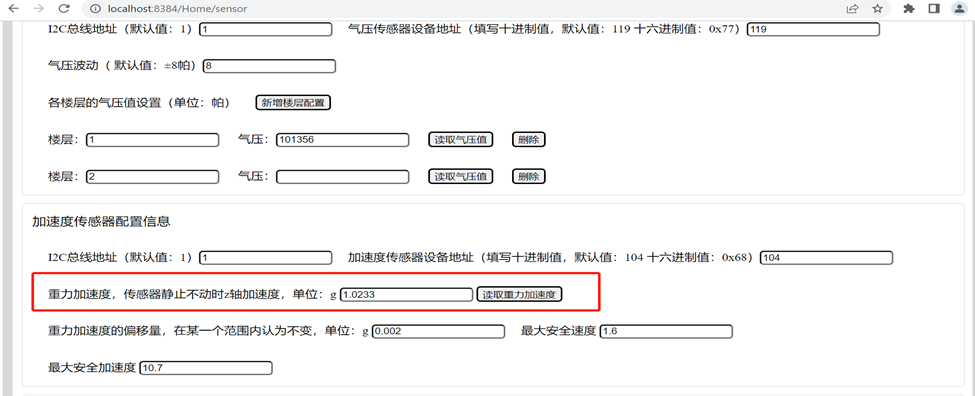

找到加速度传感器配置部分如下图：
使陀螺仪处于水平状态（最好静置1分钟左右）点击‘读取重力加速度’，等待重力加速度读取完毕（值在1左右，如果偏差太大，可以尝试重新读取）
保存配置待读值结束后，页面下滑，，看到配置保存成功提示则标注完成

连接传感器扩展板至主板：

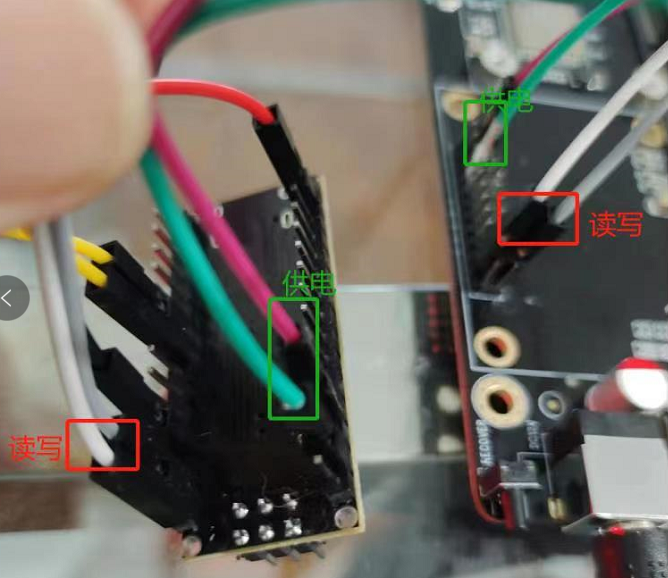

请将传感器扩展板按下图连接到rv1126主板上:

输入图片说明

如何测试是否连接正确：

验证陀螺仪及气压计是否正确使用命令 sudo i2cdetect -y -r 1 （如果命令找不到可通过命令sudo apt install i2c-tools安装i2c工具）

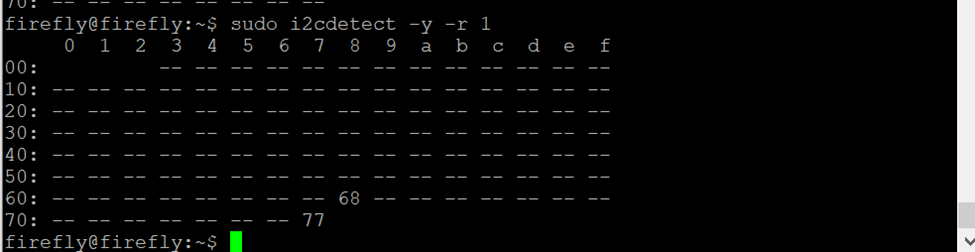

查看总线1上挂载的设备陀螺仪跟气压计(陀螺仪地址0x68,气压计地址0x77). 正确识别如下图：
人感，阻梯及光电感验证可以打开/home/firefly/LiteFccCore/log/ 下的sensor***.log当天的日志查看各传感器的读数. 或者用提供的测试工具tool_sensors，将其放在rv1126的/home/firefly/路径下运行如下命令：
1. cd /home/firefly/tool_sensors 命令进入工具目录

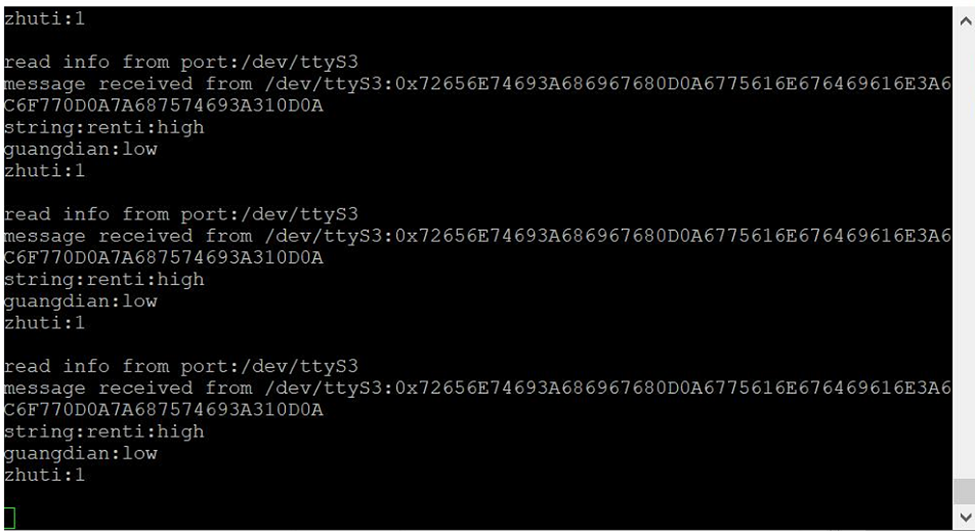

2. sudo dotnet SerialComunicate.dll 命令运行测试工具，正常运行后在命令行窗口可见各传感器读数，如下图：

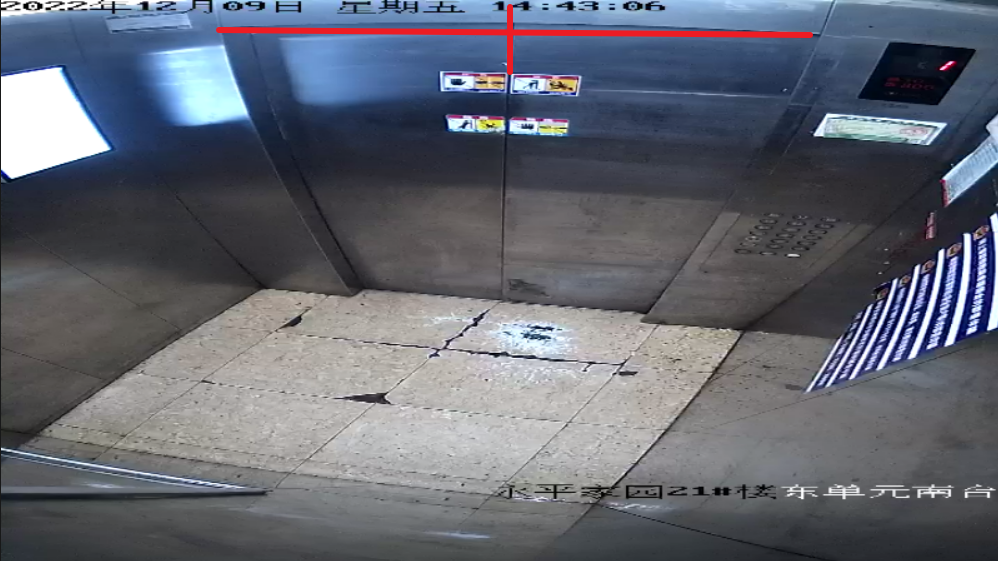

摄像头

设备要求

支持萤石云协议的摄像头一个
建议通过PC浏览器进行接入
需要有线网络

操作步骤

正确链接摄像头电源和网线
通过浏览器访问摄像机IP，选择“配置→网络→高级配置→平台接入”，进入平台接入配置界面。
将平台接入方式选择为“萤石云”，并勾选启用。
根据系统提示信息设置验证码（设备标签上有验证码的设备无需设置），然后点击保存如图一。
配置IP地址为：192.168.177.3 如图二
设置摄像头码率，512K
设置摄像头循环录像，选择“存储→计划配置” 如图三

常见问题

如果严格按说明操作还是摄像头接入不成功，需与杨总确认摄像头的渠道是否支持萤石云接入
系统中无法查看监控回放，需要确认摄像头是否开始循环录像功能
摄像头没有声音，请确定摄像头是否支持扬声器，并设置摄像头合适的音量

附图

图一设置萤石平台
图二设置IP
图三设置训练录像

智慧大屏

请下载.apk提取码8384 请按下列步骤安装.apk

将.apk安装文件拷贝到U盘，并插入到大屏的USB口。

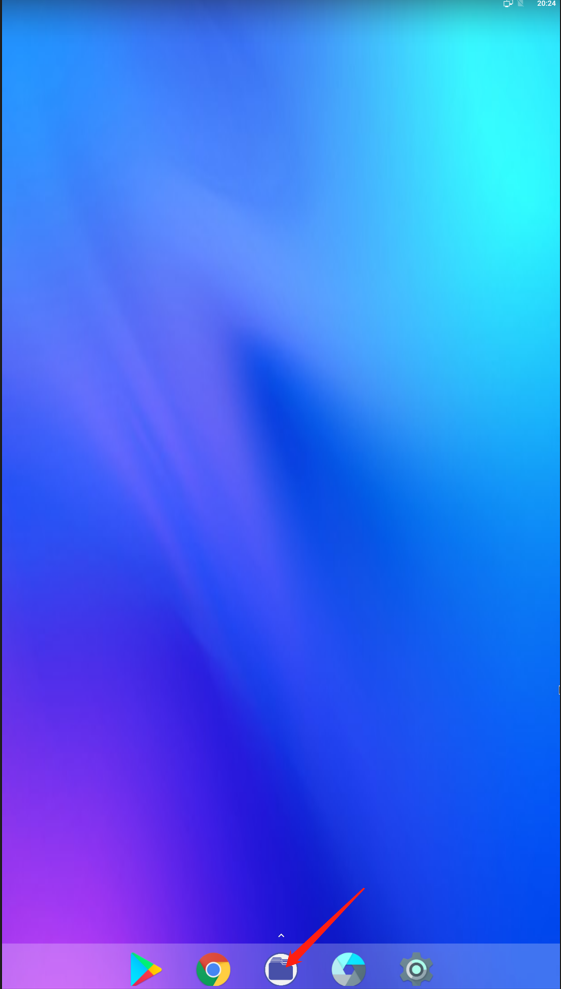

在大屏主界面点击文件管理器。

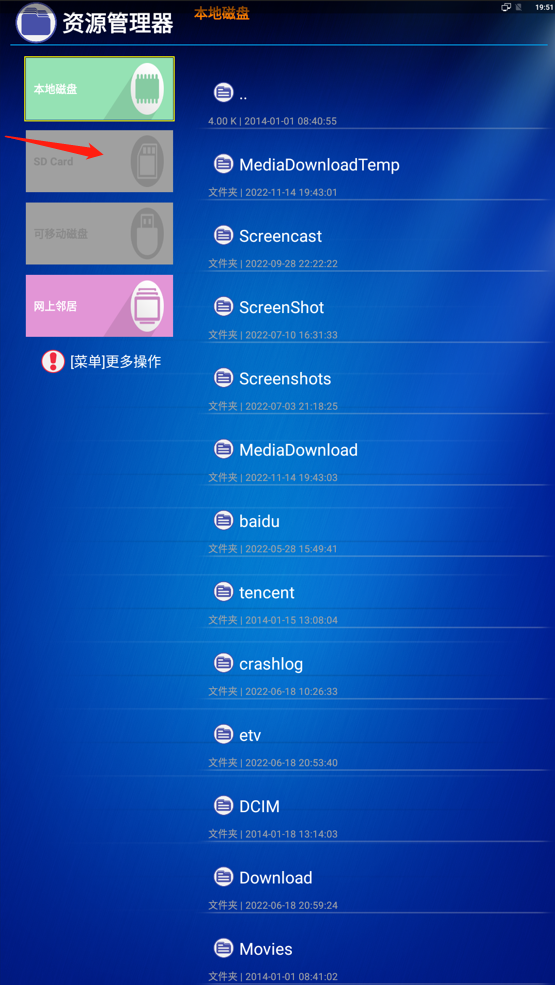

在文件管理器中选择SD卡

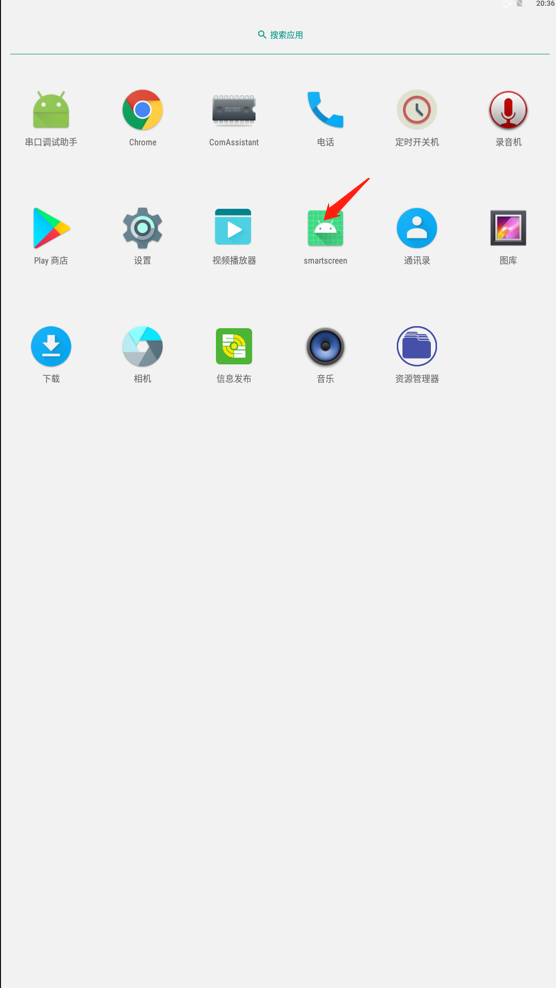

点击apk文件进行安装, 安装完成后如下图所示

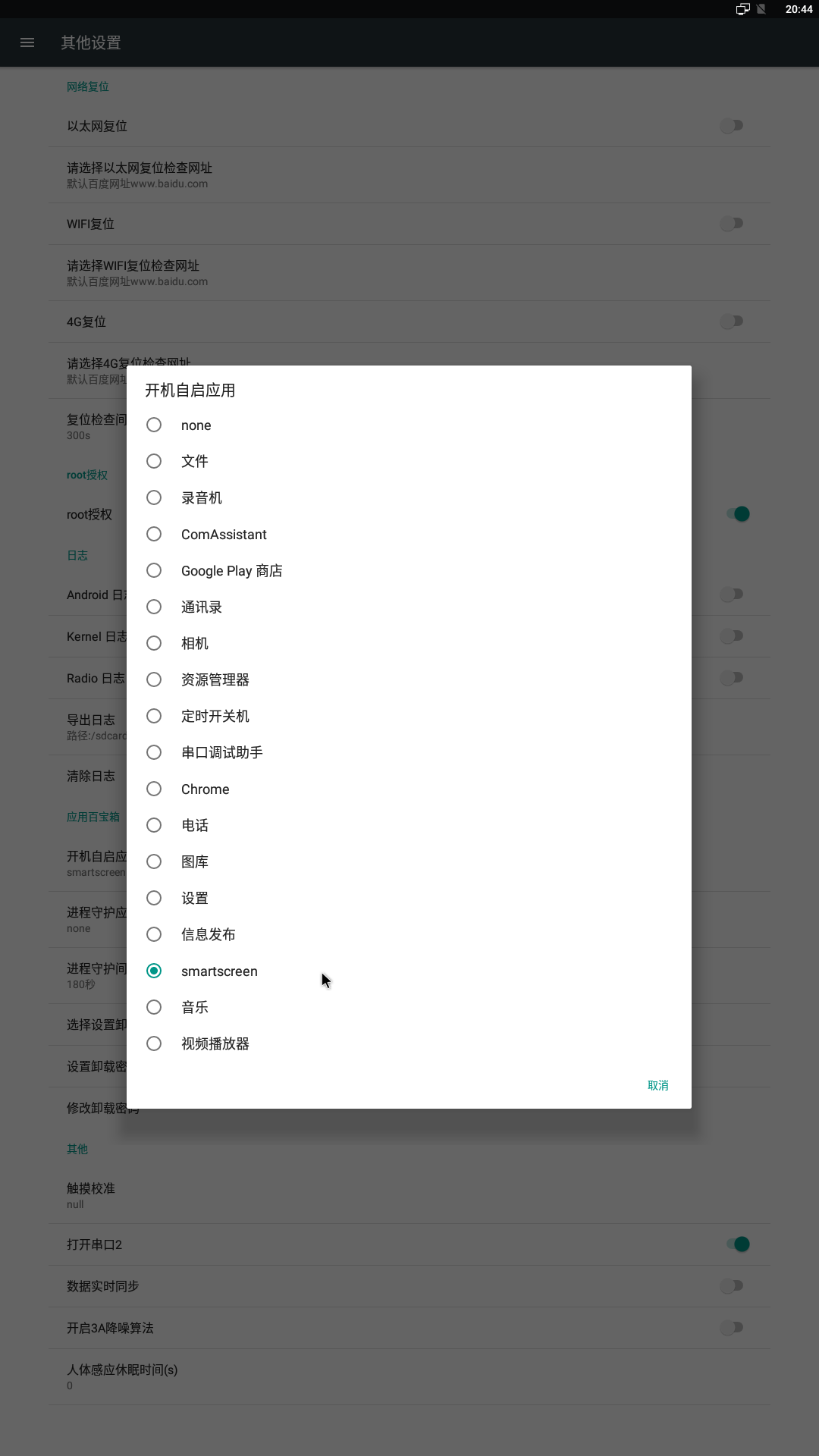

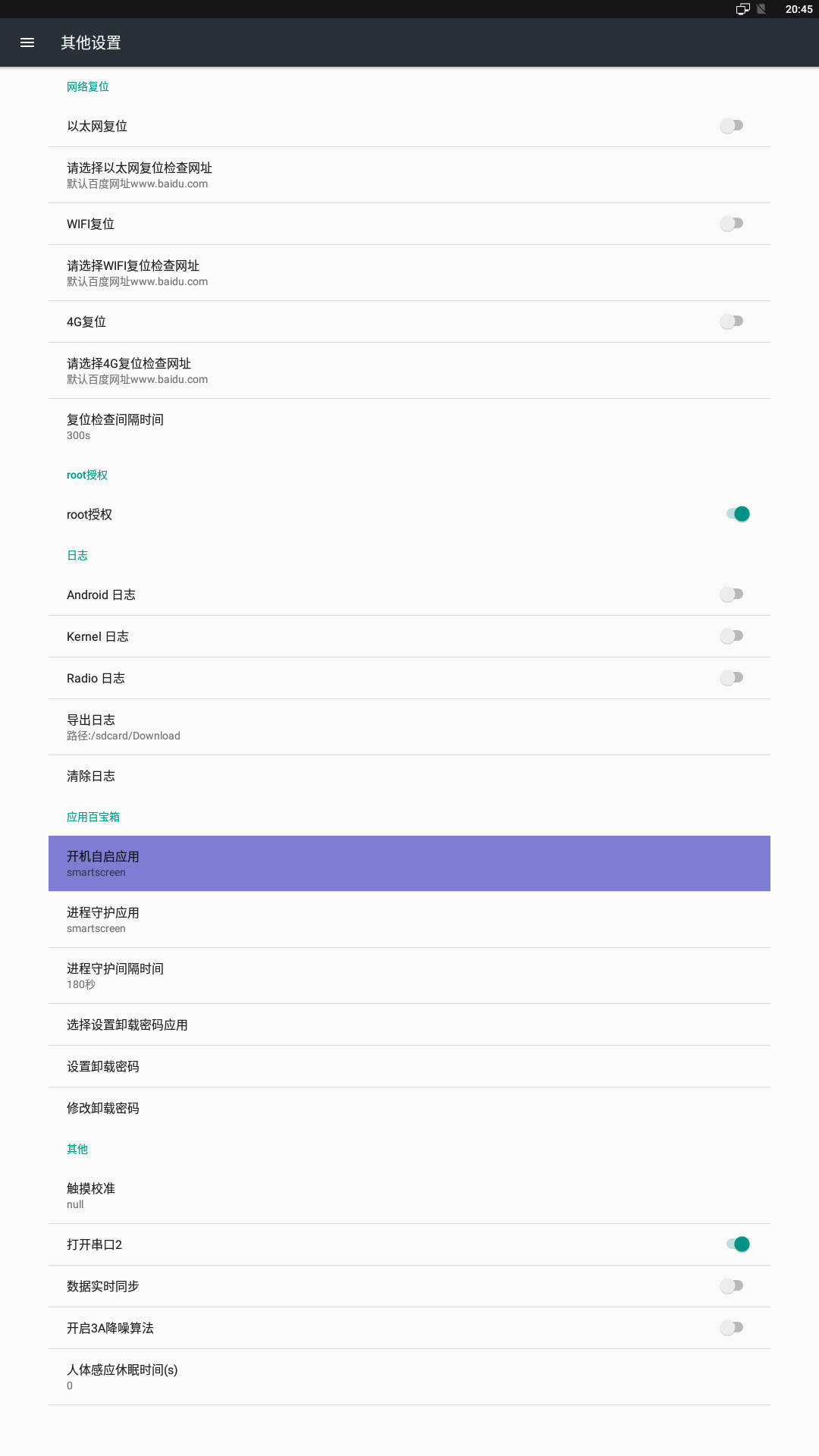

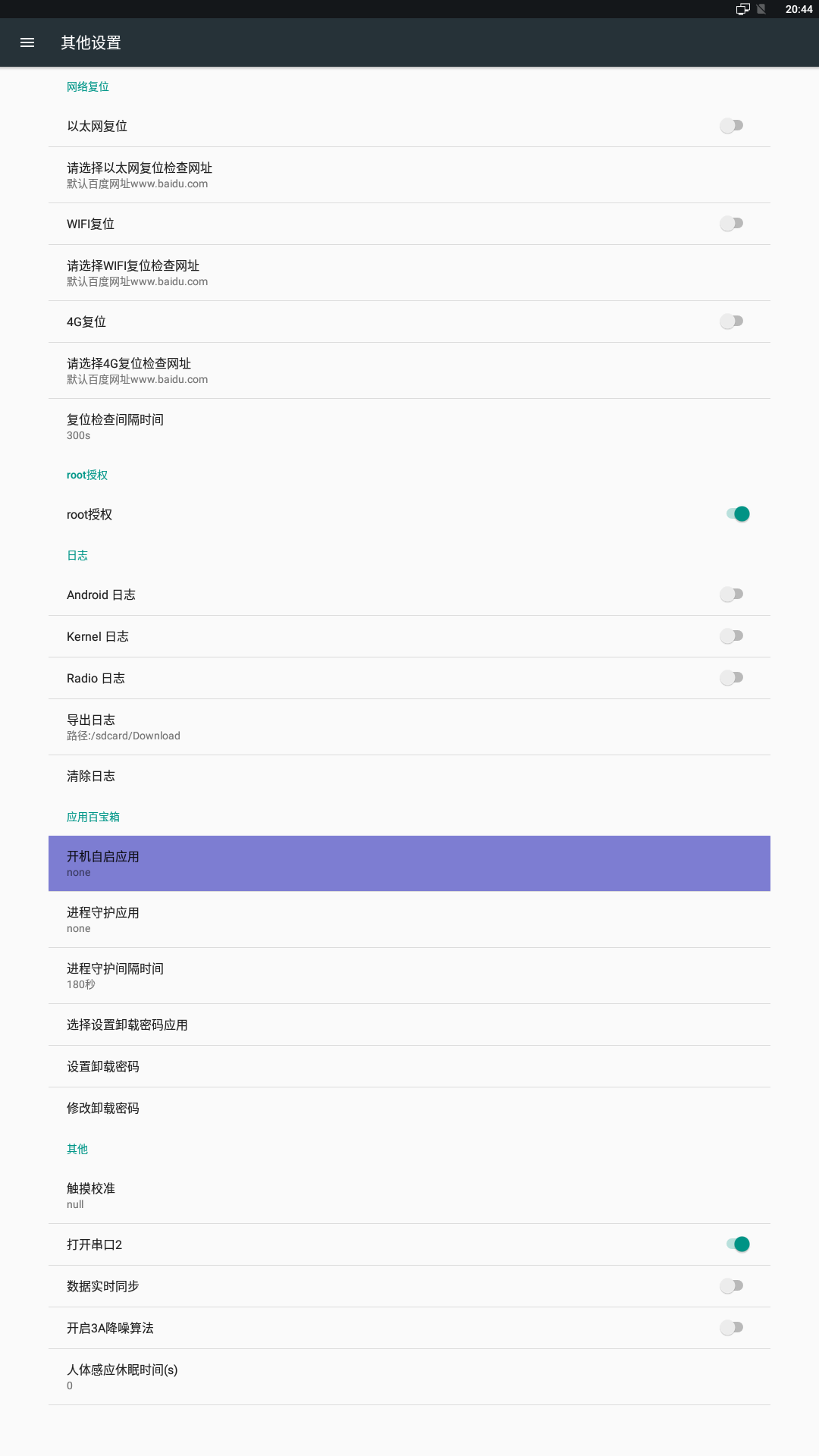

进入到其他设置界面，选择自启动程序
选择大屏的应用“smartscreen”
设置完成后，大屏程序“smartscreen”为自启动App
重启大屏，确保大屏app能够自动启动, 如下图

请按步骤配置IP地址

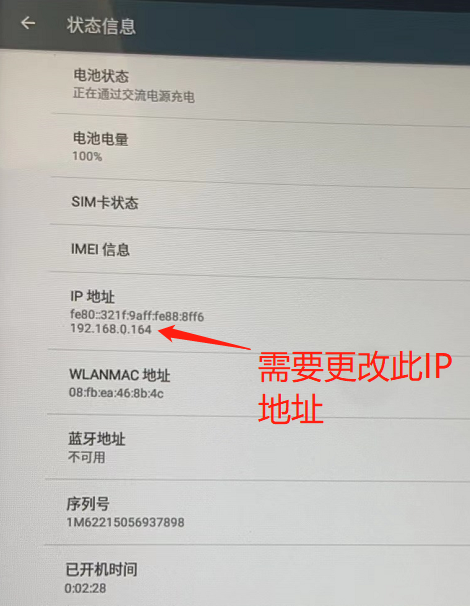

按项目规划，摄像头的默认IP应配置为固定值: 192.168.177.4，而大屏的出厂默认IP是不符合要求的：

应该手动进行更改为: 192.168.177.4

错误诊断

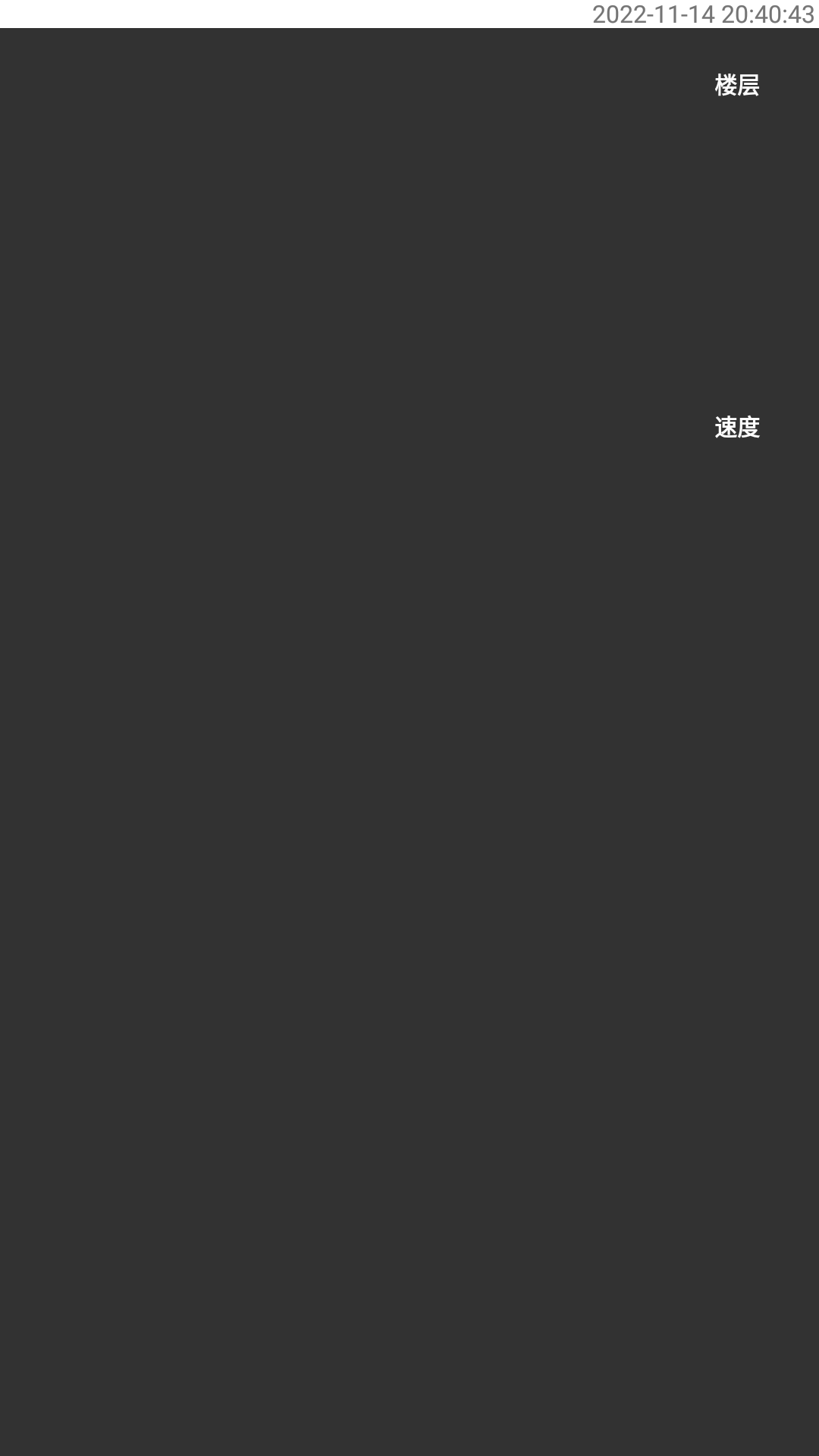

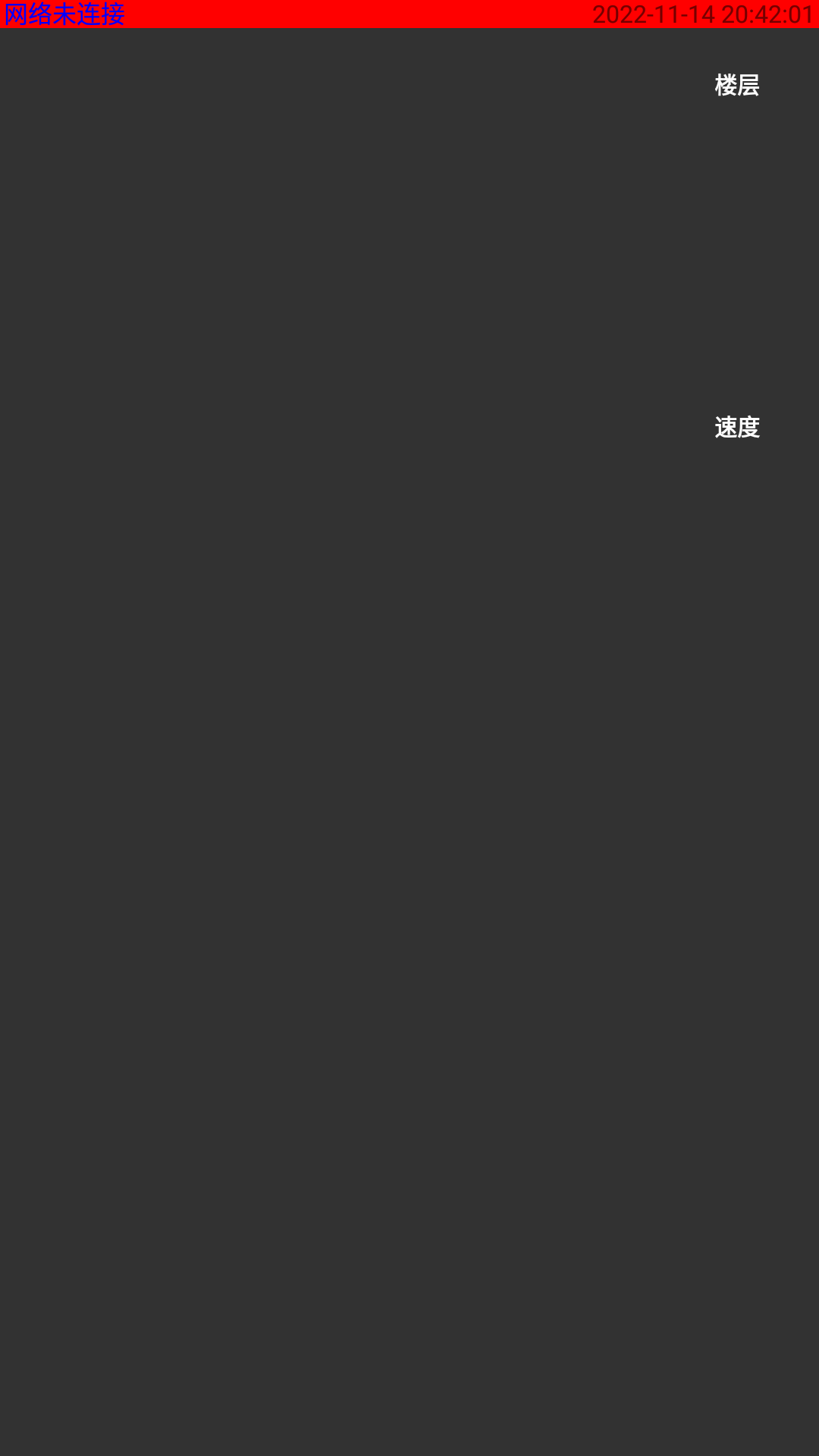

无法连接到服务器，左上角显示文字“网络未连接”，如下图
- 检查IP地址设置，是否为192.168.177.4。
- 返回主界面，点击浏览器图标，随意打开一个网址，比如www.baidu.com，检查大屏是否能上网。
- 检查云端设置，是否正确的注册了大屏SN，以及各项参数配置是否正确。
没有广告或者公告播放
- 检查云端广告或者公告的格式，图片必须为.jpg或者.png合适，视频必须是mp4格式并且使用xvid或者vidx编码
- 检查云端广告或者公告是否已发布，并且在有效期内。
无法播放劝阻或者安抚视频
- 检查IP地址设置，是否为192.168.177.4。
- 返回主界面，点击浏览器图标，随意打开一个网址，比如www.baidu.com，检查大屏是否能上网。
- 检查云端安抚和劝阻视频的格式，视频必须是mp4格式并且为xvid或者vidx编码。

智慧大屏现场更新

安装前准备，边缘设备上已经生成好并保存了短码，现场安装人员可以用电脑ping通边缘设备。
下载并安装putty, 如计算机已安装putty请忽略这一步。64位版本，32位版本。

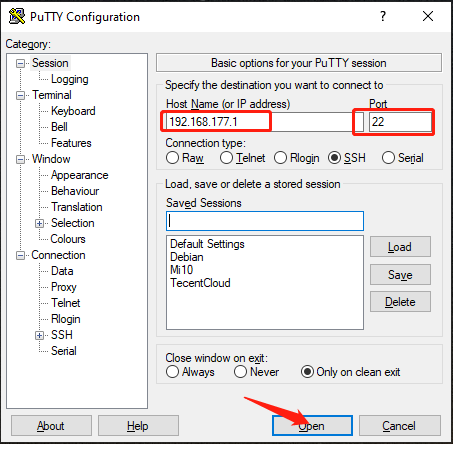

打开putty，并按下面的配置填入ip地址 192.168.177.1 端口 22，然后点 open

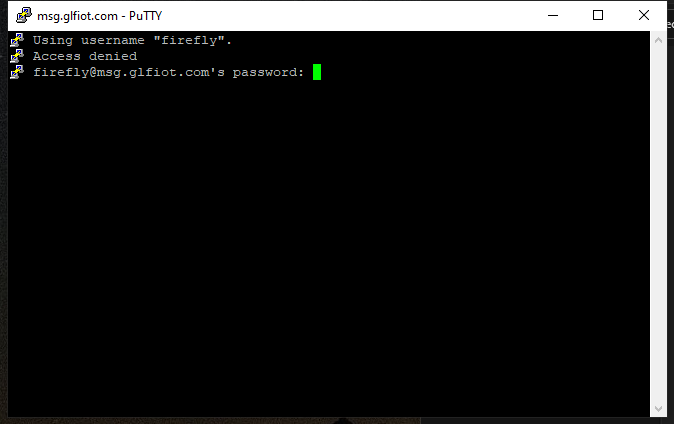

输入用户名 firefly 回车，然后输密码 KSglfmis! 回车。

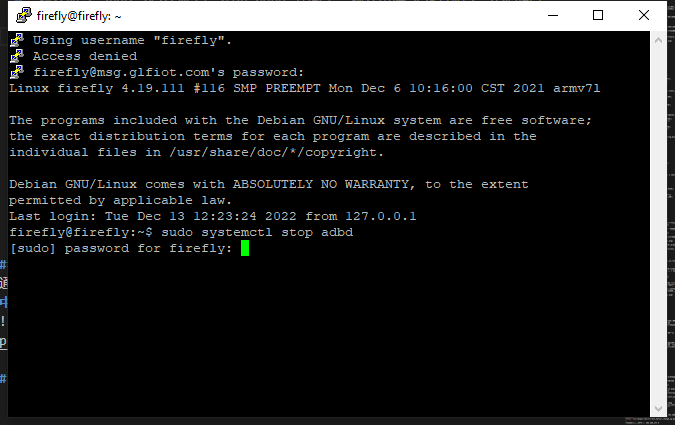

输入命令 sudo systemctl stop adbd 并回车，输入密码 KSglfmis! 然后回车

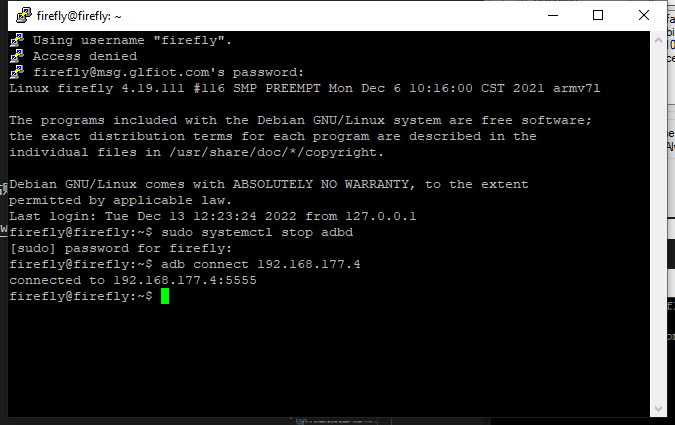

输入命令 adb connect 192.168.177.4 并回车

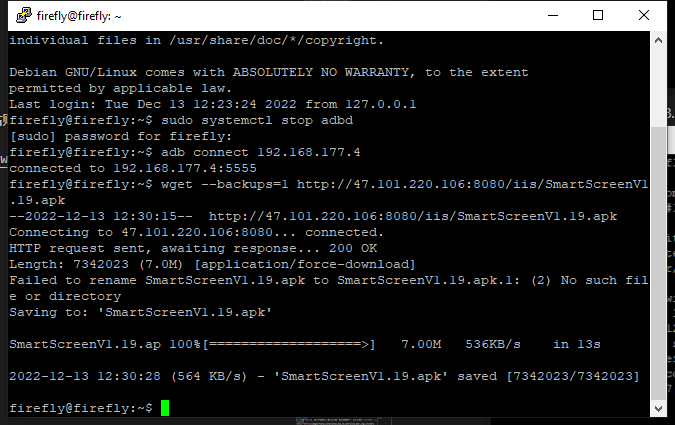

输入 rm Smart* 回车，然后再输入 wget --backups=1 http://47.101.220.106:8080/iis/SmartScreenV1.20.apk 回车
输入 adb -s 192.168.177.4:5555 install -r "SmartScreenV1.20.apk" 回车

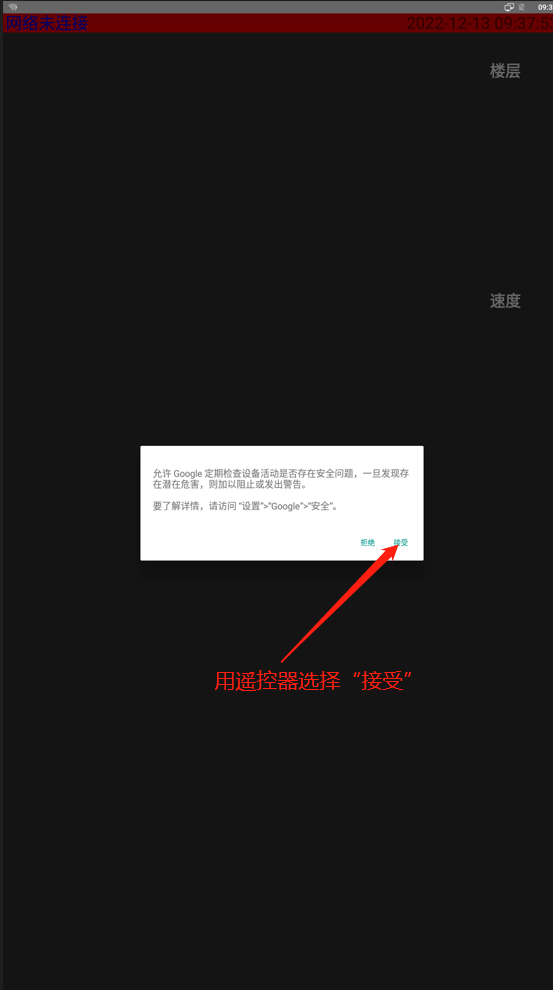

这时大屏上会出现弹框，使用大屏遥控器选择”接受”

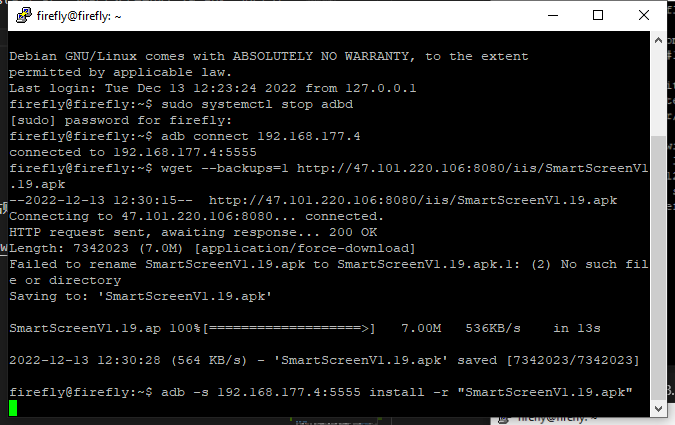

回到putty连接的命令行，同时按下 ctrl + c 键，中断当前安装 .

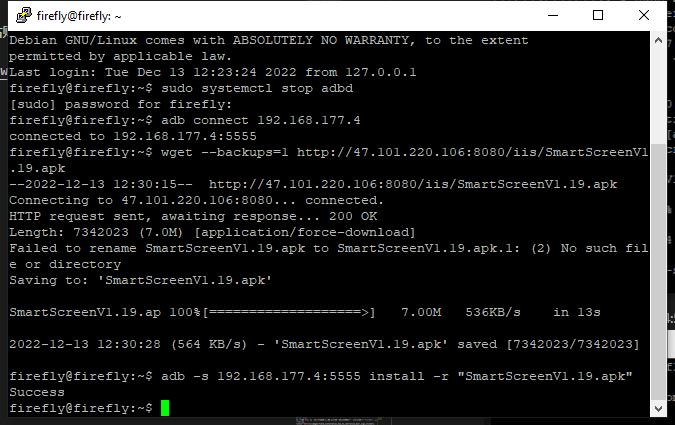

再次输入 adb -s 192.168.177.4:5555 install -r "SmartScreenV1.20.apk" 回车开始安装App, 安装完成后如下图
输入 adb reboot 192.168.177.4:5555 回车，大屏会重启，重启完成后可以看到楼层可以显示了。
